トランスミッションオーバーホール
今回は4速トランスミッションオーバーホールの依頼です。

ミッションのみ持ち込まれての作業依頼ですのでちょっと詳しく作業報告していきます。

まずは分解する前に現状の把握からです。

キックカバーを開けると・・・かなりオイルが汚れています。

そして、今回のオーバーホールに至ったのがこちら。

メインドライブギア(メインの4速ギア)の破損。

この歯の破損の原因を追究します。

まずは部品を洗浄して、チェック&測定です。

いろいろ測定して考察してオーバーホール内容を決定。

まずはメインドライブギアベアリングレースが傷んでいたので

交換→ラッピングにてローラーベアリングのサイズ合わせ。

カウンターシャフトの左右のブッシュも相当傷んでいましたので交換。

こちらはケースにブッシュがはまる穴も傷んでいましたので

ラインでホーニング。ブッシュ圧入後ブッシュ内をホーニングでサイズ合わせ。


これらをお師匠様にバッチリやってもらい、そこから組み立てです。

今回、各ギアにダメージ、摩耗が大きかったので

クロスレシオのギアセットに換装します。

クロスと日本語では言っていますが本当はclose(近い)という意味です。

では何が近いのか?

このクロスレシオギアセットでは1速と3速の減速比が変わり

お互い2速の減速比に近くなります。

ということは今まで1速は動き出したらすぐ2速にシフトアップしていたのが

もうすこし1速でひっぱれるようになり

今まで2速でひっぱって3速にシフトアップしていたのが

2速そこそこで3速にシフトアップしてもガクガクせずスムーズに走れるようになると

より4速ミッションでも走りやすくなるということです。

こちらのミッションは76後期FXのミッションですので3速の減速比のみの変更になります。

脱線しましたが、まずはメインドライブギアのエンドプレイ(横方向の遊び)の調整。

そしてメイングループを組んでいきます。

3速ギアのエンドプレイ調整。

キックスターターギアのブッシュはガタガタだったので

交換、リーマー&ホーン仕上げ。

というわけでメイングループ準備完了。

ケースに取付けます。

次はカウンターグループ。

カウンタークラスターギア(3、4速ギア)のベアリングクリアランス測定。

1、2速の測定からブッシュ交換、サイズ合わせ。

2速ギアのエンドプレイ調整。この調整はワッシャーが一種類しかリリースされていないので

そのワッシャーをスペシャルサイズに加工してもらい調整。

ケースに組み込みカウンターグループのエンドプレイ調整。

次はシフターです。

これらはシフターフォークです。上が今まで入っていた物。下が新品です。

シフターフォークはこんな薄さです。

ケースに組み込みシフターフォークの位置調整。

ちなみに、このシフターフォークがドッグギアと呼ばれるギアを

左右にスライドさせて隣のギアと噛み合わせてギアチェンジを行っています。


このギアチェンジの構造を理解してもらいたいのが

クラッチの切れ不良などでうまくギアチェンジが出来ない時に

無理やり力任せにギヤチェンジすると薄いシフターフォークが曲がってしまいます。

組む時にシフターフォークの位置調整をするのはしっかりギアチェンジできるようにするためです。

シフターフォークが曲がるとその位置が変わり、中途半端にギアが噛み合い

何かの拍子にギアが抜ける、またその逆などの不調が現れます。

また脱線しましたが、次はトップカバー。

シフターのブッシュ交換、リーマー&ホーン仕上げ。

クリアランスばっちりでカチッとしました‼

お次はキックカバー。

キックシャフトブッシュ交換。キックシャフトに合わせてそれぞれのブッシュを

リーマー&ホーンでサイズ合わせ。

このキック周りの組み立てはいろいろやる事があります。

ケースのキックサイドもいろいろ確認します。

スローアウトベアリングは交換しました。

ここでまた余談です。

クラッチを切るというのは、このスローアウトベアリングを介してクラッチプッシュロッドを

押してクラッチ板を離れさすということです。

クラッチを切っている間、スローアウトベアリングは押し付けられて回っています。

なので信号待ちなどでずーっとクラッチを切ったままにすると

その分早くスローアウトベアリングは摩耗します。

ベアリングを長持ちさせるためには不要にクラッチを切らないことです。

フットクラッチの方は出来るだけ止まる時にはニュートラルに入れることをお勧めします。

というわけで、トランスミッション完成‼

そして、クラッチシェルとハブもお預かりしていたので

各部チェック、測定。

適正なサイズのベアリングを入れて組立完了‼

TNさん、今回は遠いところ本当にありがとうございました。

TNさんはお隣、島根県松江市から当店にお越しいただきました‼

遠いところと書きましたが、私にとって島根県はすごい身近な場所ですので

島根県の皆さん、何かご要望がありましたら伺いますのでお気軽にご連絡ください‼

ODA SYCLE
〒731-0101
広島県広島市安佐南区八木2-18-38
TEL/FAX 082-962-9200
ホームページ
facebook
instagram
[PR]
by odasycle | 2017-06-18 15:05 | Diary
お知らせ
こちらのショベル、おかげ様で各方面から連絡をいただいております。

ありがとうございます‼

FOR SALE

1981 FXEF

是非、現車を見に来てください‼

明日はまだ天気よさそうなので沢山のご来店お待ちしております。

そして、お知らせ。

明後日6月11日(日)は私用のため

休業させていただきます。

ご迷惑をおかけして申し訳ありませんが、よろしくお願いいたします。


最近、お知らせとFOR SALEのブログになってきていますが

作業は黙々とやっております‼

また作業報告を書かせてもらいますのでお楽しみに‼

していてもらえるとありがたいです‼‼


ODA SYCLE
〒731-0101
広島県広島市安佐南区八木2-18-38
TEL/FAX 082-962-9200
ホームページ
facebook
instagram
[PR]
by odasycle | 2017-06-09 22:11 | Diary
お知らせとFOR SALE
次の日曜日はこれです‼

SUNDAY MORNING MEETING!!!

5月28日(日)
AM8:00~10:00
場所 広域公園駐車場
〒731-3167 広島市安佐南区大塚西5丁目1-1-1

以下趣旨引用
Sunday morning meetingと名付けました、

要するに日曜の朝にバイクで軽く集まって、そのまま家に帰るも良し、その流れで走るも良し、

ツーリングの待ち合わせ場所にするも良し、仕事に向かうも良しとなんでもあり、

コーヒーでも飲みましょう的なヤツです!

それとミーティング場所がスケートスポットなんで板持って滑るも良しです。

冷やかし大歓迎!とにかく交流しましょう、ミートしましょう、

盛り上がって行きましょうという趣旨です。

どなた様もバイク好きな方お気軽にお願いします!


といった軽いノリのやつなので皆さんお気軽にご参加ください‼

もちろん私も参加します。

そしてミーテイング終了後、軽く走りに行こうと思いますので

そちらも都合がよろしければ是非行きましょう‼

予定は13時ごろに店に帰ってくるつもりなので

28日(日)の営業はそれからになります。

また詳細は追っておしらせしますのでよろしくお願いします‼


販売車両情報

お客さんからの委託販売車両です。

EVOソフテイルのカスタム車両

74スプリンガーにキャブレターはS&S E。

ハンドコントロールは高価なパーツが使われています。

エンジン組み上げ後、1000kmちょっと。

こちらの車両は当店には展示しておりませんので

現車が見たいという方はまずはお問い合わせください。

それではよろしくお願いいたします。

ODA SYCLE
〒731-0101
広島県広島市安佐南区八木2-18-38
TEL/FAX 082-962-9200
ホームページ
facebook
instagram
[PR]
by odasycle | 2017-05-25 13:23 | Diary
ウエスタヒロシマ2017
行ってきました、ウエスタヒロシマ2017‼

今回はばっちり早起きして搬入しましたので渋滞もそこそこで、

ブーススタンバイ完了‼

今回はスワップミート&HAMMER SYCLEオリジナルパーツ&車両の展示販売やってました‼

↑↑こちらHAMMER SYCLEオリジナルプロダクツ

HARDLY-DRIVEABLEオリジナルプロダクツの一部は当店に常に展示してありますので

見逃した方、気になってる方は是非当店まで~‼

というわけで、イベントスタート‼

私の友人のLOPEZさんとお父さん‼

ナックルより先輩のお父さんと楽しんでもらえたようでよかったです‼

ブースに来てもらってありがとうございました‼

そして、いつもお世話になりっぱなしのJET CITYさんが

今回もご好意で連れてきてくれましたので、さっそく撮影会です‼

ウエスタ2年連続でグリーンショベルと一緒に撮ってもらった

立花さとみさん‼

かわいいです‼

かっこいいです‼

私より似合ってますね~。

是非乗っていただきたいです‼

颯爽とノンロッカークラッチ&ジョッキーシフトのショベルで

街中や山道を駆け抜けていたらかっこいいですよね~‼

そんな関西圏出身の立花さとみさんはJET CITY社長 萩原さんの無茶ぶりにも

ばっちり対応‼さすがっす‼‼

その他、さらに無茶ぶり対応な写真あるのですが残念ながらお蔵入りです(笑)

もうほんと、せっかくなのでといろいろやってもらってます。

こちら、HARDLY-DRIVEABLEオリジナルヘルメット CLUB STER

拘りが詰まったall JAPAN MADEの逸品です。

私物兼サンプルのこちらも当店にありますので

是非チェックしてください‼

↑↑いろんな方に怒られてはいけないので撮る側も真剣です(笑)

JET CITY社長 萩原さん、今回もいつも本当にお世話になりました‼

ありがとうございます‼

もちろんお隣、COLONYさんでも撮影会‼

撮る側はうちも隣もみんなこんな感じ。

そして、かわいい二人にも乗ってもらいました~‼

将来有望ですね‼

と撮影会もひと段落して、落ち着いたところで

BANKARAさんブースへ。

いや~ほんと、30年代のナックルなんてそんなに見れないですよ。

左のハイドラも本当に良い車両です。雰囲気最高です‼

値段はちょっと置いといて、買えるうちに買っとかないと

確実にこんな良い車両は無くなっていってます~。後悔のないように‼

そしていつもかっこよくしてもらっているBLUE VELVET'Sさんブース。

ニコニコの社長‼営業力さすがです‼

もっといろいろ回りたかったのですが時間切れ。

写真全然なくてすみません。

昨日は本当にいろんな方々にブースに足を運んでもらいました。

皆さんありがとうございます‼

team ODA SYCLEのみんなもありがとうございました‼

OKDさんをはじめ皆さん楽しまれたようでよかったです‼

↑↑すみません、一応画像加工させてもらいました。

今回もイベント主催者様、関係者様、スタッフの皆様、お世話になりました‼

このような楽しい空間を作ってもらい本当にありがとうございました‼


ODA SYCLE
〒731-0101
広島県広島市安佐南区八木2-18-38
TEL/FAX 082-962-9200
ホームページ
facebook
instagram
[PR]
by odasycle | 2017-05-22 22:26 | Diary
明日はウエスタヒロシマ‼
明日はいよいよウエスタヒロシマ2017です‼

当店は今年も出店させてもらいます‼

なので明日は店休となります。

明日も天気最高だと思いますので

皆さんお誘いあわせの上、ツーリングがてらお越しください‼

今年のODA SYCLEブースはスワップミートやります‼

ヤフオク、メルカリなどのインターネットの世界とは違い

手に取って、見て、即買える、そして値交渉もできる‼

それがスワップミートです‼

そんなにお宝パーツないかもしれませんが

是非、ODA SYCLEブースにお立ち寄りください~‼

ブースは入場口入って左側の奥の角です。

それでは、明日会場で‼

ODA SYCLE
〒731-0101
広島県広島市安佐南区八木2-18-38
TEL/FAX 082-962-9200
ホームページ
facebook
instagram
[PR]
by odasycle | 2017-05-20 18:32 | Diary
お知らせ
GWは私もキャンプにツーリングとばっちり充電させてもらいました‼

これはスパ羅漢での写真ですが、偶然にもハーレーの進化的な並び。

前傾姿勢で前方のコーナーに集中力を高めて、知人の常軌を逸した軽トラを

追っかけていくのが最高にスリリングで楽しかった思い出です。

しっかりリフレッシュした後はガシガシ作業やっております、が

ここでお知らせ。

明日5月13日(土)は車両引取りのため16時までの営業となります。

ご来店予定の方は16時には店を出発したいのでそれまでにお願いいたします。

そして来週はこちら‼

Westa HIROSHIMA 2017

今年もこちらのイベントに出店させてもらいます‼

ですので21日(日)は店休となります。

皆さん会場でお会いしましょう‼

そしてそして、その翌週は

日曜日の朝といえばのSUNDAY MORNING MEETINGです‼

気候もいいし、爽やかな朝にバイクで集まりましょう‼

というわけでいろいろありますが

諸々、よろしくお願いいたします。


ODA SYCLE
〒731-0101
広島県広島市安佐南区八木2-18-38
TEL/FAX 082-962-9200
ホームページ
facebook
instagram
[PR]
by odasycle | 2017-05-12 20:28 | Diary
日々の作業
既にGW真っ只中の方もいれば

明日からGWという方も多いでしょうね~‼

なんか世間がそんなワクワクな雰囲気になってますね‼‼

さて、もう一つのショベルエンジンは各部チェック、測定終わりまして

依頼主さんと打合せ待ちとなってます‼

そしてお次は島根県松江市のお客さんの4速トランスミッション‼

故障からのオーバーホール依頼です。

まずは現状の把握からです↑↑

って、ミッションオイルすごいですね。

ミッションオイルはあまり汚れないのですが・・・。

というわけで、故障はこちら。

メインドライブギア(4速ギア)の歯が欠け落ちてます。

これには必ず原因があるはずなので徹底的に原因追及します‼

↑の画像にもサインがありますね。

全バラしていつもの洗浄、チェック、測定です。

そしてGWギリギリ駆け込みのHDKさんのダイナ。

危なかったです‼

キャンプに行かれるのに、この状態では怖いですよね。

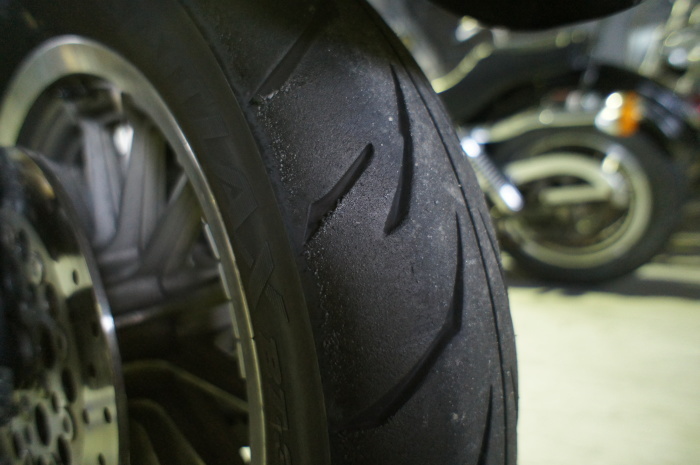

タイヤはギリ間に合う予定ですので一安心‼
