4速ミッション
4速ミッション全バラです。

故障個所はこちら。

↑カウンターグループです。

メインシャフト測定。

メインドライブギア測定。

測定&チェックです‼


お知らせ

明日2月28日(日)、明後日29日(月)と

東京に出張のため店休とさせていただきます。

ご迷惑をおかけしますがよろしくお願いいたします。


ODA SYCLE
〒731-0101
広島県広島市安佐南区八木2-18-38
TEL/FAX 082-962-9200
ホームページ
facebook
instagram
[PR]
by odasycle | 2016-02-27 21:10 | Diary
60FLH
本日は楽しみにしていたバイクが入荷しました‼

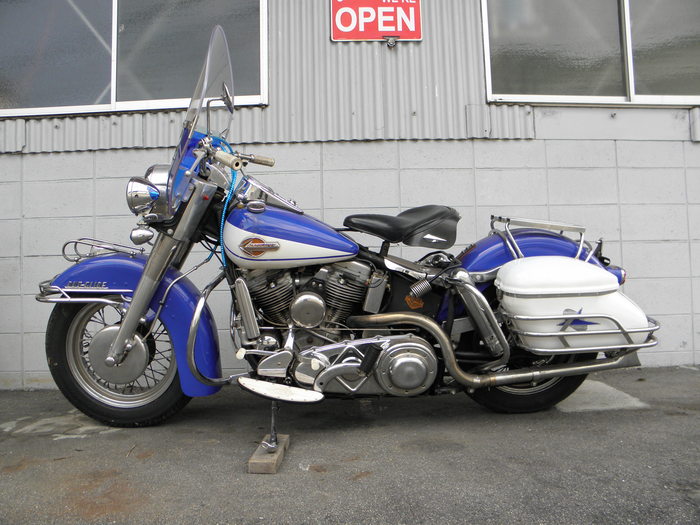

1960年 FLH デュオグライド

パンヘッドです。

こちらの車両、お客さんから注文を受けて仕入れましたので

残念ながらFOR SALEではないですけど

オレもこんなん乗りてーよ‼というお方は是非ご来店ください‼

こちらの車両、外装はリペイントでちらほら社外品が付いてますが

大事なとこはもちろん純正でしっかりしております‼

IWMさん、雰囲気あるパンになりそうですよ‼


ODA SYCLE
〒731-0101
広島県広島市安佐南区八木2-18-38
TEL/FAX 082-962-9200
ホームページ
facebook
instagram
[PR]
by odasycle | 2016-02-25 21:27 | Diary
配線作業
車検でお預かり中のHKWさんのスポーツスター。

まずは配線から。

なかなか危ない状態ですね~。

3/2ぐらい引き直しなのでせっせとやっております。

明後日はお楽しみが待っているので

今からワクワクです‼

また木曜日に~‼


ODA SYCLE
〒731-0101
広島県広島市安佐南区八木2-18-38
TEL/FAX 082-962-9200
ホームページ
facebook
instagram
[PR]
by odasycle | 2016-02-23 21:02 | Diary
配線の続き
本日も沢山のご来店ありがとうございました‼

そんな中、ちゃんと作業もやっております。

KSM君のFXRの配線完了しました。

整備性を考えて外せた方がいいところは外せるように。

配線にストレスがかからないように、タンクに潰されないように

配線の数も減らしつつ、自然な感じで結線しました。バッチリです‼

本日、車検でお預かりしたHKWさんのスポーツスター。

車検の他、依頼を受けた作業内容に

↑配線をきれいにしてくださいとタイムリーなご依頼‼

きっちりやらせてもらいます‼

そして特選中古車の1981年FXE スーパーグライド

商談中となりましたので一時FOR SALEをストップいたします。

ちょっと気になってたな~という方や、ショベルをお探しの方

希望に合った車両を仕入れますので

お気軽にお問い合わせください‼

そして、お知らせ

2月28日(日)、29日(月)と東京に出張のため

店休とさせていただきます。

ご迷惑をおかけしますがよろしくお願いいたします。


ODA SYCLE
〒731-0101
広島県広島市安佐南区八木2-18-38
TEL/FAX 082-962-9200
ホームページ
facebook
instagram
[PR]
by odasycle | 2016-02-21 21:13 | Diary
ショベルエンジンと配線
本日からまた別のショベルエンジン分解です‼

ちゃっちゃとバラして、パッカーーンとクランクケースを割ります。

ハーレーのクランクケース、ホントにクランク(フライホイール)しか入ってません。

で、クランクは油切りの為に放置しておいて

KSM君のFXRの配線作業に移ります。

ライザー伸ばしたぶん配線がたわんので延長します。

ここで配線についてちょっと言わせてもらいます。

当たり前ですが配線が無いとバイクはエンジンすらかかりません。

言い方を変えたら、エンジン・ミッションをすばらしいクオリティでオーバーホールしてある、

車体周りを完璧に整備してある文句の付けどころが無いバイクであっても

配線が無いと、ただの鉄の塊です。

極端な話でしたが、配線をいい加減にひいたり、古くてカッチカチになって銅線が見えている配線があったり、

接触が悪いんかトントンと叩く昭和的な対処方で大丈夫‼なんて配線は

ひょんなことからバイクが不動車になります。最悪のケースはバイク炎上もあります。

そんなことにならないように私はこだわって配線をひいています。

かっこいい配線
耐久性のある配線のひき方
整備性の良い配線のひき方
私以外のハーレーメカニックがそのバイクを触ってもすぐ何がどの配線か解る配色
間違っても炎上しない配線のひき方

以上のことにこだわって配線しております。

↑のメーターの配線ですが、足らんくなったぶんを繋いで両端をビニールテープで

巻いてしまえばすぐ終わる作業ですが、ただかっこわるいのでメーターをバラせるとこまで

バラして、あたかも最初からそうなっている配線に仕上げます。

で、こうなります。

ハンドルは左右に動くのでそれを考慮して配線の繋ぐ位置を動きの無い位置でつないであります。

いろんなことに気を配っている当店の配線作業。

ちょっとした配線から配線引き直しまで、是非お任せください‼

本日はピンストライパーのJETWRENCHさんが寄ってくれました‼

エルカミーノかっこいいですね~‼

6月のツーリングは蒜山に決定しましたので皆さんよろしくです‼

OKDさん、キャンプツーリングになるかも(笑)

皆さんキャンプの用意もお願いします‼


ODA SYCLE
〒731-0101
広島県広島市安佐南区八木2-18-38
TEL/FAX 082-962-9200
ホームページ
facebook
instagram
[PR]
by odasycle | 2016-02-19 22:16 | Diary
トップエンド
本日はこの前の続きから。

カムカバー閉じてリフターブロック取り付けたら、

オイルポンプにオイルを流してクランキング。

まずはリフターのとこまでオイルが回ってくるのを確認。

お次はロッカーカバー。

ロッカーアームブッシュの状態を確認、問題無しなので

ロッカーアームのエンドプレイを調整。

もちろんシムでの調整はいたしません。

ついでにロッカーアームがバルブステムを押す面を研磨して、

シリンダーヘッドとドッキング‼

それをシリンダーにのっけて

インテークマニホールドとヘッドのポートを合わせて締め付け第一段階。

プッシュロッド取付け、それからひたすらクランキングしてオイルが

フロントエキゾースト側のロッカーアームプラグまで回ってくるのを確認。

ナキムシ確認で、エンジン完成‼

そーいえば、スプロケットシャフトのシール交換も。

以前にシール交換した際にやられてます。

そんなとこ傷入れたら何のためにシールを交換しているのか

意味不明です。

もちろん何処にもノーダメージでさらに対策してシール交換いたしました。


ODA SYCLE
〒731-0101
広島県広島市安佐南区八木2-18-38
TEL/FAX 082-962-9200
ホームページ
facebook
instagram
[PR]
by odasycle | 2016-02-18 21:19 | Diary
ツーリング復活‼
まずはお知らせから。

ODA SYCLEツーリング復活します‼

3月13日に岡山県笠岡市の笠岡ふれあい空港で行われる

WESTDRAG200にレース観戦に行きます‼

詳細は追ってブログにてお知らせしますので

皆さん、予定あけておいてください‼

あの災害依頼ツーリングが休止状態でしたが

お待たせしました。よーやく復活です‼

ちょっと前から決めてまして、いつ告知しようかと思っていたら

NUTS CUSTOM CYCLESさんに先を越されて慌てて告知です(笑)

薦田さん、すんません画像もパクりました。

で、作業報告を。

破壊されているトランスミッションケースの溶接修理です。

クラックを完全に無くなるまで削り、完全に脱脂して

しっかり温めます。

んで、いざビビビーっと溶接

はい、完成といきたかったですけどビードにクラックが・・・。

これではオイルが漏れてしまうのでやり直し。

やり方を変えて、再トライ。

今度はクラックなく上手くいきました。

サンドブラストあてて、はい完成。

お疲れさまでした。

ツーリングよろしくお願いします‼


ODA SYCLE
〒731-0101
広島県広島市安佐南区八木2-18-38
TEL/FAX 082-962-9200
ホームページ
facebook
instagram
[PR]
by odasycle | 2016-02-16 21:31 | Diary
ロワーエンド
本日はショベルのエンジンロワーエンド(腰下)の組立。

まずはオイルポンプの取付け。

↑オイルポンプドライブギアを指で回しながら

スムーズにギアが回る位置でボルトを締め付け。

このアライメントは重要です。

それからピニオングループを取付けます。

↑カムシャフトベアリングはダメになる前に予防的に交換です。

壊れてからだとわりと大惨事になりますからね。

↑カムシャフトのエンドプレイ(軸方向の遊び)を調整、

ブリーザーギアのエンドプレイも調整。

それらを経てカムカバー内のパーツを全て組みます。

今回、カムシャフトを交換。

カムギアとピニオンギアのマッチングは

今までの物のマッチングより、新品カムについているギアの方が

マッチングが良かったのでラッキーでしたが

カムシャフトとカムギアのタイミングがちょっとずれてましたので

結局、一回抜いて適正なタイミングでまた入れました。

もちろんこのタイミングも大変重要です。

ま、このあたりのパーツはポン付け不可ですので。

で、カムカバー閉じて本日は終了。

ではまた明日‼


ODA SYCLE
〒731-0101
広島県広島市安佐南区八木2-18-38
TEL/FAX 082-962-9200
ホームページ
facebook
instagram
[PR]
by odasycle | 2016-02-15 22:00 | Diary
初寅大祭
本日は開店前に権現山にある毘沙門天へ行ってまいりました‼

毎年、旧暦の初寅の日とその前夜に行われる初寅大祭。

一年でこの時だけ御本尊が開帳されます‼

いわゆる普段見ているレプリカじゃなく本物の毘沙門天が見れる日ということです‼

真新しい本堂の一部。

あれです、あの土砂災害で土砂が本堂を直撃し大ダメージを受けたのですが

8.9割再建できたとのことで、私としては嬉しく励まされもしました。

百足のごとくですよ‼

で、お知らせ

5月15日に行われるウエスタヒロシマ

今年ももちろん出店させてもらいます‼

まだちょっと先の話ですが

皆さんも是非ご参加ください‼

良い時期ですし、グリーンピアせとうちは良い距離で

ツーリングにもってこいですよ‼


ODA SYCLE
〒731-0101
広島県広島市安佐南区八木2-18-38
TEL/FAX 082-962-9200
ホームページ
facebook
instagram
[PR]
by odasycle | 2016-02-14 20:48 | Diary
4速ミッション
本日は天気微妙で暖かい日でした。

明日も雨っぽいですが暖かいみたいでラッキーなんですが

寒いのに敏感な私は、来週また一桁の気温に戻る

天気予報に既に憂鬱です。

4速トランスミッション全バラです。


オイル漏れ防止かどーかはわかりませんが溶接もりもり。

クラック発見。

手前のネジ穴ですが、マウントボルトに使ったボルトが長すぎで

突き破った様子。

これは壊れたというより

破壊されてます。

溶接修理ですね‼
